プラグインのインストールと設定

プラグインは .zip フォルダで提供されます。解凍すると、ライブラリとその他のエレメントが含まれています。

  • Library_PluginSiemensProfinetAsycube.al15_1

  • いくつかのフォルダ

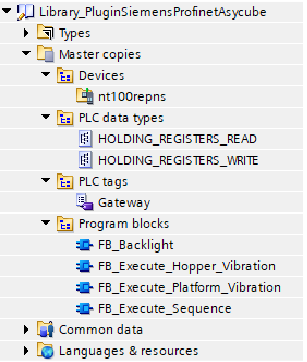

ライブラリは次のエレメントを含んでいます

../../../_images/content_of_the_library.png

図 182 ライブラリの内容

ライブラリのインストール

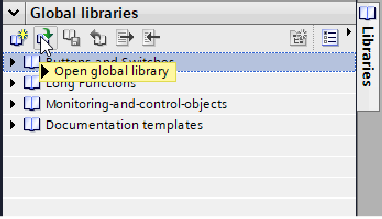

  1. グローバルライブラリを開く をクリックして、既存のライブラリをプロジェクトに追加する。

../../../_images/add_library.png

図 183 ライブラリを追加する

  1. Library_PluginSiemensProfinetAsycube.al15_1 を追加する。

設定にゲートウェイを追加する

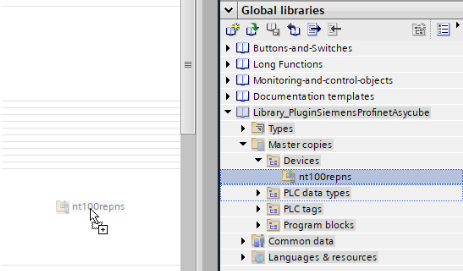

  1. ライブラリーがインストールされたら、マスターコピー フォルダーを展開し、デバイス & ネットワーク セクションにゲートウェイ設定をドラッグ＆ドロップします。ゲートウェイが複数ある場合は、この操作を数回繰り返してください。

../../../_images/add_gateway_configuration.png

図 184 ゲートウェイ構成を追加する

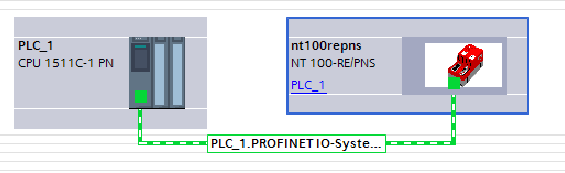

  1. ゲートウェイを希望のネットワークにリンクする。

../../../_images/gateway_linked.png

図 185 ゲートウェイが繋がりました

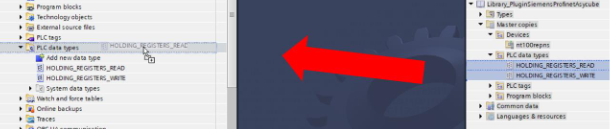

  1. HOLDING_REGISTER_READ および HOLDING_REGISTER_WRITE 構造体をライブラリから PLC データタイプ フォルダにインポートする。

../../../_images/add_PLC_data_types.png

図 186 PLC データタイプを追加する

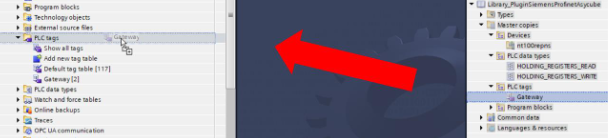

  1. PLC タグ テーブル ゲートウェイ をライブラリから PLC タグ フォルダにインポートします。ゲートウェイが複数ある場合は、タグを何度もインポートしてください。

../../../_images/add_the_tables_of_variables.png

図 187 変数の一覧表を追加する

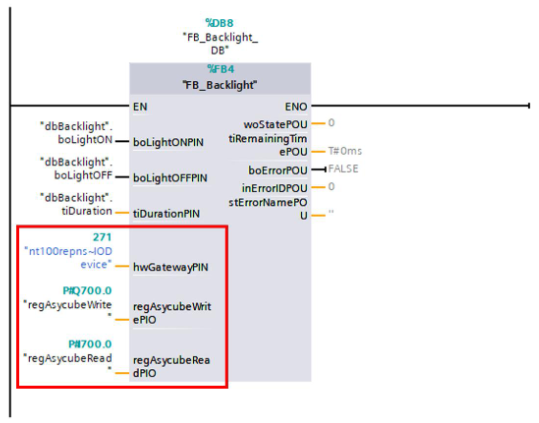

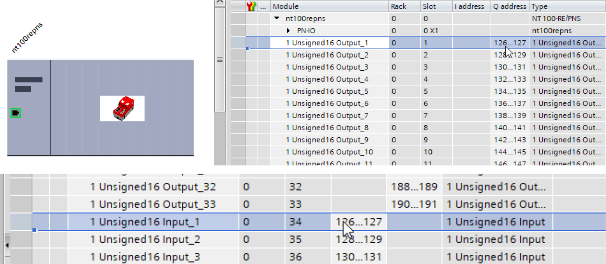

レジスタを FB に接続してください

入出力レジスタを記入したアプリケーショ ンの例です。ゲートウェイの PROFINET 状態レジスタを、アジキューブの入出力レジスタと同様に、使用する各 FB の入力に接続する必要があります。

../../../_images/example_of_integration.png

図 190 統合例
