警告
これは、古いバージョンのドキュメントです。 最新の情報をご覧になりたい場合は、次をご覧ください 2025.09 .デジタル出力１と２
重要
この内容は、Asycube 380/530 だけに関係があります。
デジタル出力信号とアナログ出力信号を１台または２台の ホッパー または パージ に送信するために、標準M8 ４ピン雄ケーブルを、次のように接続してください。
ヒント
詳しくは、 電気的インターフェイス を参照してください。

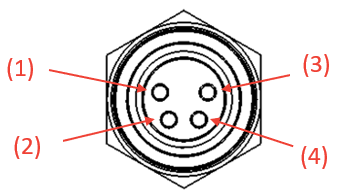

図 28 ホッパー用デジタル出力
注意
Asycube 240では、パージオプションはデジタル入力２を使用する必要があります。
ピン |
信号 |
ホッパー |
|---|---|---|
(1) |
0V GND |
アナログ出力１ |
(2) |
0〜10VDC |
|
(3) |
0V GND |
デジタル出力１ |
(4) |
+24 VDC |
コネクタタイプ（アジキューブ側） M8、4P、雌ネジ
