円筒形のパーツを供給し、直立させる場合には、穴が有効です。

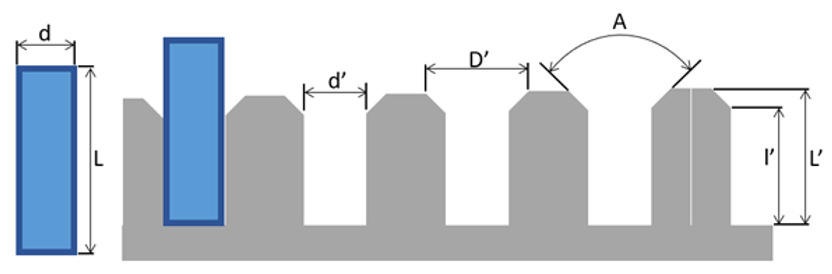

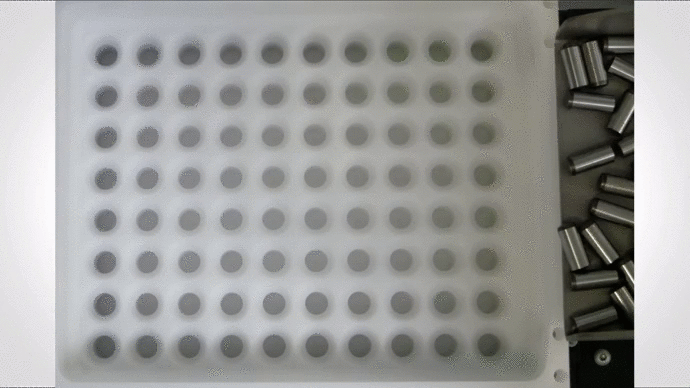

図 45 穴のあるプラットフォームの例
穴の直径 (d') は、プレートで一番重要なサイズです。パーツがまっすぐ穴の中に入るように、十分な直径を取ることが必須です。直径３.５mm 以内のパーツは、最大直径 (d) に０.０５mm を足して考えます。ただし、直径３.５mm 以上の大きなパーツや円錐形以外のパーツ（円錐形など）は、より大きな直径が必要です。
穴は、(l') で十分深くなければなりません。必要であれば、パーツがに壁に沿える長いガイドが必要です。パーツが底面を触っている場合は、長いガイドは必要ありません。
パーツができるだけまっすぐになるように、少なくともパーツの高さ (L) の３分の１、できれば２分の１をガイドすることが理想的です。
また、プレート上のパーツの残存高さ (L') にも注意が必要です。
面取り (A) は、パーツを穴に落下させるために必要不可欠です。多くの場合、面取り角度は60°です。
D' |
d’ |
l' |
A |
|
|---|---|---|---|---|
Asycube 50 |
> 0.5*L |
d + 0.05mm |
0.5*L |
60 |
Asycube 80 |
> 0.5*L |
d + 0.05mm |
0.5*L |
60 |
Asycube 240 |
> 0.5*L |
d + 0.1mm |
0.5*L |
60 |
Asycube 380 |
> 0.5*L |
d + 0.5mm |
0.5*L |
60 |
Asycube 530 |
> 0.5*L |
d + 1.0mm |
0.5*L |
60 |
