Trémies pour Asycubes 50 et 80

Montage

La trémie peut être montée facilement sur l’Asycube sans avoir besoin d’un outil spécifique. Aucun câblage spécifique n’est nécessaire, car l’actionneur de la trémie est déjà intégré dans le boîtier des Asycubes 50 et 80.

Variantes de trémie

Asyril propose les tailles et matériaux de trémie suivants en option :

	Asycube 50		Asycube 80
Hopper size	10 cm3	110 cm3	160 cm3
Maximum hopper weight (empty)	400 g	400 g	400 g
Maximum parts weight (in addition to hopper weight)	400 g	400 g	400 g

These hoppers are available in two materials:

anodized aluminum
stainless steel (316L, 1.4435) for applications requiring FDA or medical grade material.

Options supplémentaires

Kit d’adaptation de la hauteur de la trémie

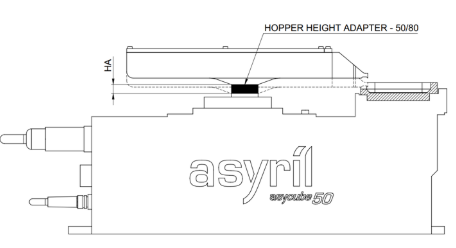

Lorsqu’une plateforme plus épaisse doit être conçue, la hauteur de la trémie peut être augmentée d’une valeur HA en utilisant l’ADAPTATEUR DE HAUTEUR DE LA TRÉMIE - 50/80. HA max = 7.5mm en option.

../../_images/hopper_height_adaptater_50_80_1.png — Fig. 65 ADAPTATEUR DE HAUTEUR DE LA TRÉMIE - 50/80. HA max = 7.5mm

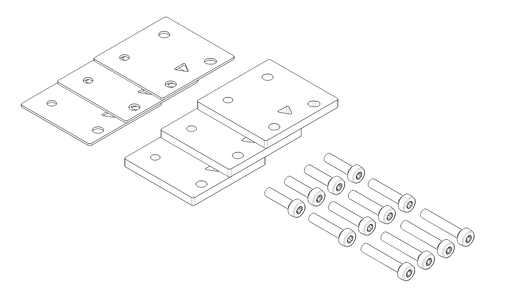

Le kit d’adaptation de la hauteur de la trémie comprend :

3x cales de 0.5mm
3x cales de 2.0 mm
vis

../../_images/hopper_fix_kit_50_80.png — Fig. 66 Contenu du kit d’adaptation de la hauteur de la trémie

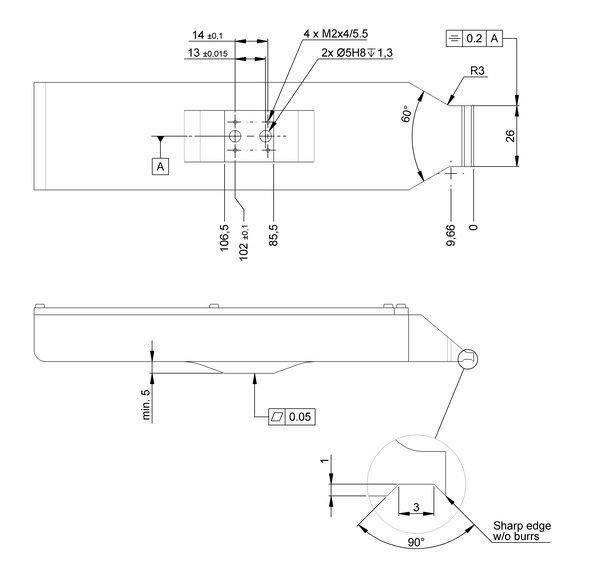

Kit de fixation de la trémie

Pour les clients qui souhaitent concevoir et utiliser leur propre trémie (différente des options standard d’Asyril), il est possible d’utiliser le kit de fixation suivant.

../../_images/hopper_fix_kit_50_80_2.png — Fig. 67 Kit de fixation de la trémie
