Bunker für Asycube 50 und 80

Montage

Der Bunker kann einfach und ohne spezielles Werkzeug auf den Asycube montiert werden. Eine spezielle Verkabelung ist nicht erforderlich, da der Bunkerantrieb bereits in das Gehäuse der Asycubes 50 und 80 integriert ist.

Bunkervarianten

Asyril bietet die folgenden optionalen Bunkergrössen und Materialien an:

	Asycube 50		Asycube 80
Hopper size	10 cm3	110 cm3	160 cm3 Bunker
Maximum hopper weight (empty)	400 g	400 g	400 g
Maximum parts weight (in addition to hopper weight)	400 g	400 g	400 g

These hoppers are available in two materials:

anodized aluminum
stainless steel (316L, 1.4435) for applications requiring FDA or medical grade material.

Zusätzliche Optionen

Kit zur Anpassung der Bunkerhöhe

Wenn eine dickere Platte entworfen werden soll, kann die Bunkerhöhe um einen Wert HA erhöht werden, indem der optionale KIT ZUR ANPASSUNG DER BUNKERHÖHE - 50/80. HA max = 7.5mm eingesetzt wird.

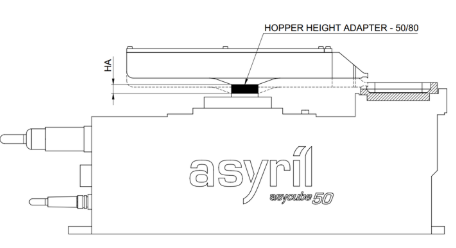

../../_images/hopper_height_adaptater_50_80_1.png — Abb. 65 KIT ZUR ANPASSUNG DER BUNKERHÖHE - 50/80. HA max = 7.5mm

Der Kit zur Anpassung der Bunkerhöhe enthält:

3x 0.5mm Unterlegscheiben
3x 2.0mm Unterlegscheiben
Schrauben

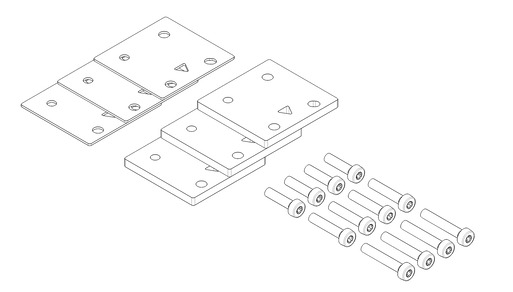

../../_images/hopper_fix_kit_50_80.png — Abb. 66 Inhalt des Kits zu Anpassung der Bunkerhöhe

Bunkerbefestigungskit

Für Kunden, die ihren eigenen Bunker (abweichend von den Standardoptionen von Asyril) entwerfen und verwenden möchten, ist es möglich, den folgenden Befestigungskit zu verwenden.

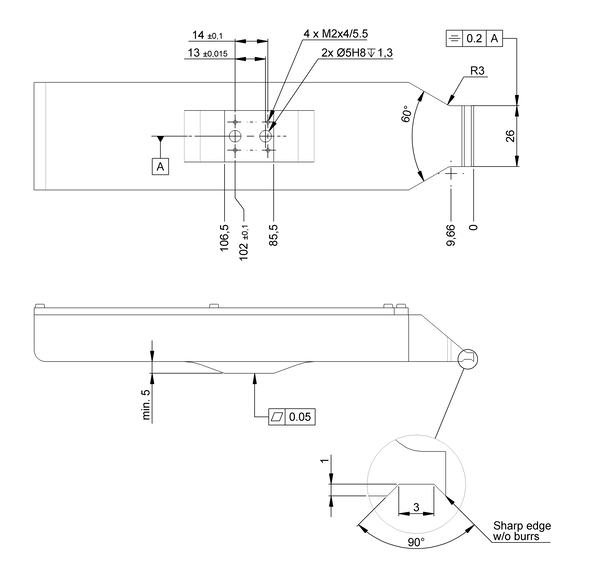

../../_images/hopper_fix_kit_50_80_2.png — Abb. 67 Bunkerbefestigungskit
