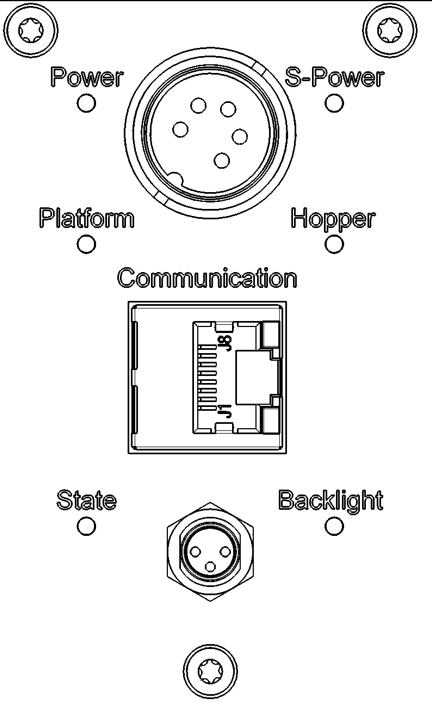

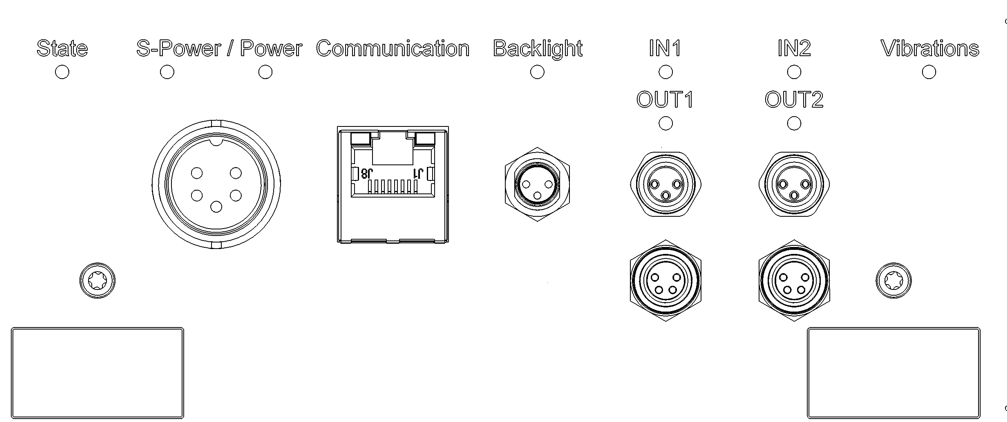

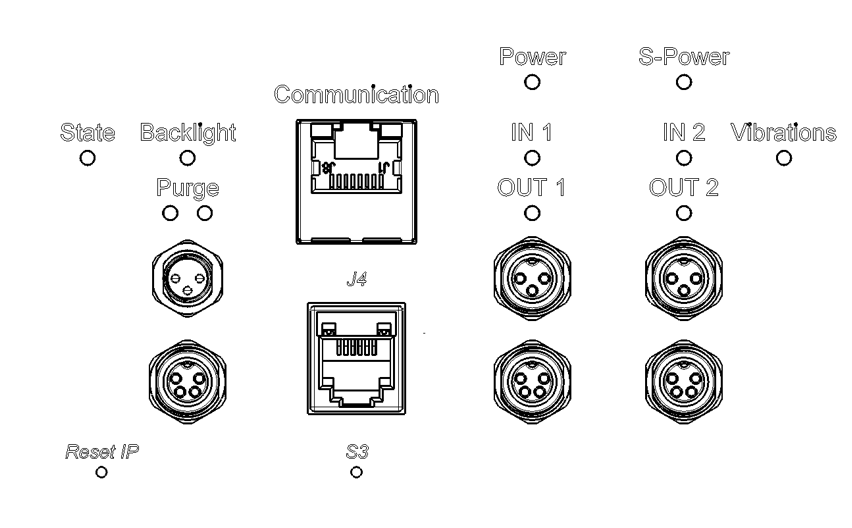

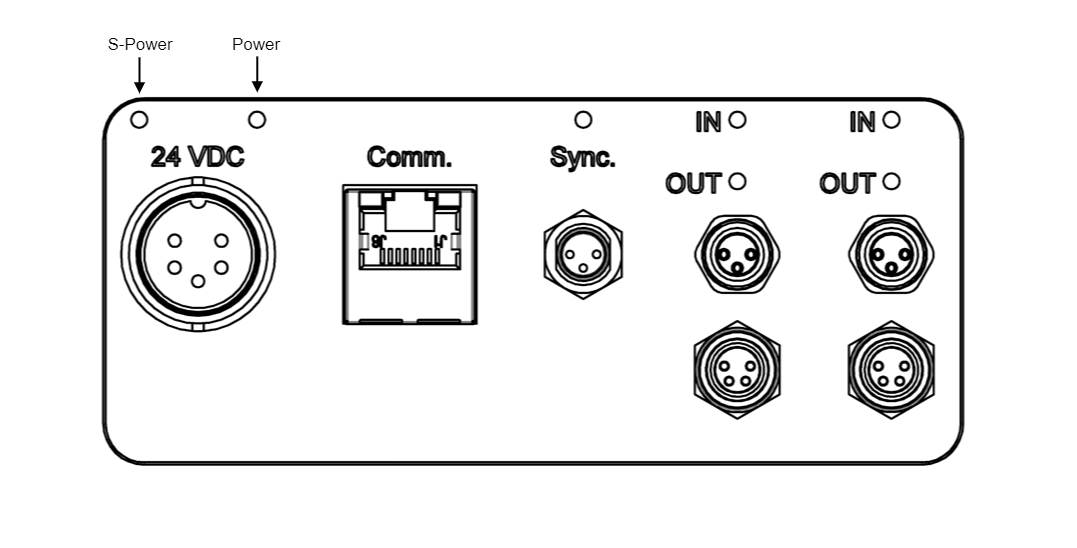

ビジュアル信号
LED は、アジキューブの状態に関する重要な情報を提供します。
LED |
色 |
説明 |
|
状態 [4] |
900ミリ秒 ON - 100ミリ秒 OFF |
緑色 |
システムはサービス中 |
100ミリ秒 ON - 900ミリ秒 OFF |
緑色 |
システムはスタンドバイ中 |
|
80ミリ秒 ON - 80ミリ秒 OFF |
緑色 |
外部フラッシュに設定パラメータを保存する（ローダーモードの場合: ブートローダーがキャプチャされた状態） |
|
ON 状態を持続 |
緑色 |
アジキューブのメモリをプログラミング・消去 |
|
電力 |
ON |
緑色 |
入力電圧24V |
S-Power |
ON |
黄色 |
入力 S 電圧24V |
通信 |
ON |
緑色 |
接続検知 |
点滅 |
黄色 |
通信中 |
|
バックライト |
ON |
緑色 |
バックライト同期入力で 24V |
振動 [4] |
ON |
緑色 |
プラットフォーム振動中 |
ホッパー [1] |
ON |
緑色 |
ホッパー振動中 |
入力１ （または ２） [2] |
ON |
緑色 |
入力１（または２）で 24V |
出力１ （または２） [3] |
ON |
黄色 |
出力１（または２）で 24V |
パージ |
ON |
緑色 |
パージ入力で 24V |
ON |
黄色 |
パージ出力で 24V |
