テクニカルデータ表

ここでは、アジキューブ製品を正しくインストールするために必要な技術的設定値を説明します。

頭字語

ØD	丸型バッファ APSOvib の直径
G	ネジ径
H	丸型バッファ APSOvib の高さ
cz	丸型バッファ APSOvib のばね定数；Z 方向（軸方向）に圧縮する場合
Fz	丸型バッファ APSOvib の最大許容圧縮力
L	ネジ長さ／オス
s	ネジ深さ／メス

サポート特性

注意

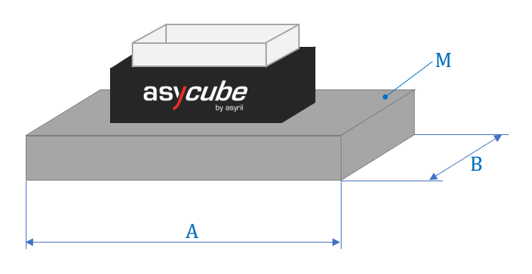

サポートの厚さは、表に記載されている要件に基づいて算出する必要性があります。必要条件である最小質量 [M] を厳守してください。

アジキューブ	50	80	240	380	530
M [Kg］	≥ 10	≥ 10	≥ 40	≥ 200	≥ 250
A [mm］	≤ 600	≤ 600	≤ 600	≤ 1000	≤ 1200
B [mm］	≤ 150	≤ 150	≤ 350	≤ 500	≤ 750

ネジの詳細

アジキューブ	50	80	240	380	530
ネジの本数	２	4	4	4	4
ネジの Ø	M5	M5	M6	M8	M8

振動アイソレータ（防振装置）の詳細

表 85 Angst + Pfister 社製アイソレータ - https://www.apsoparts.com - （セクション：防振技術；APSOvib）

	振動アイソレータ（丸型ゴム製バッファ）
おすすめの対象は次の通りです。	Asycube 240	Asycube 380	Asycube 530
APSO Ref.	12.2034.0103	12.2034.0293	12.2034.0353
ØD [mm］	16	40	50
H [mm］	20	40	50
G [mm］	M5	M8	M10
L [mm］	12	25	25
s [mm］	３	8	10
cz ［N/mm］	50	180	190
Fz［N］	120	690	1000
本数 [-]	4	4	4

表 86 Elesa社製のアイソレータ　https://www.elesa.com – （section: Rubber buffers）

	振動アイソレータ（丸型ゴム製バッファ）
おすすめの対象は次の通りです。	Asycube 240	Asycube 380	Asycube 530
ELESA Ref.	411771 DVA.2-15-20-M4-10-55	412021 DVA.2-50-45-M10-28-55
ØD [mm］	15	50
H [mm］	20	45
G [mm］	M4	M10
L [mm］	10	28
s [mm］	4	10
cz ［N/mm］	47	182
Fz［N］	234	2046
本数 [-]	4	4

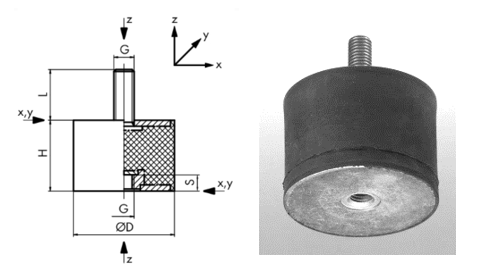

図 209 振動アイソレータ（円形バッファー）の詳細

重要

アジキューブ、サポート、コンポーネントの合計質量が、丸型バッファの最大許容圧縮力 [Fz] を超えないことを確認してください。このシナリオが発生した場合、新しい丸型バッファを選択する必要性があります。
