Gesamtabmessungen

Asycube 50/80Asycube 240Asycube 380/530Asycube Clean 230

Abb. 8 Gesamtabmessungen Asycube 50 und 80

Charakteristiken		Asycube 50	Asycube 80
Standfläche	A	293 mm	320 mm
	E	46 mm	65 mm
Platform height	B	118 mm	119 mm
Total height	C	140 mm	140 mm
Kabel	D	50 mm	50 mm
Grösse der Vibrationsplattform	F	34 mm	52 mm
	G	45 mm	65 mm
Weight		3.1 kg	3.7 kg

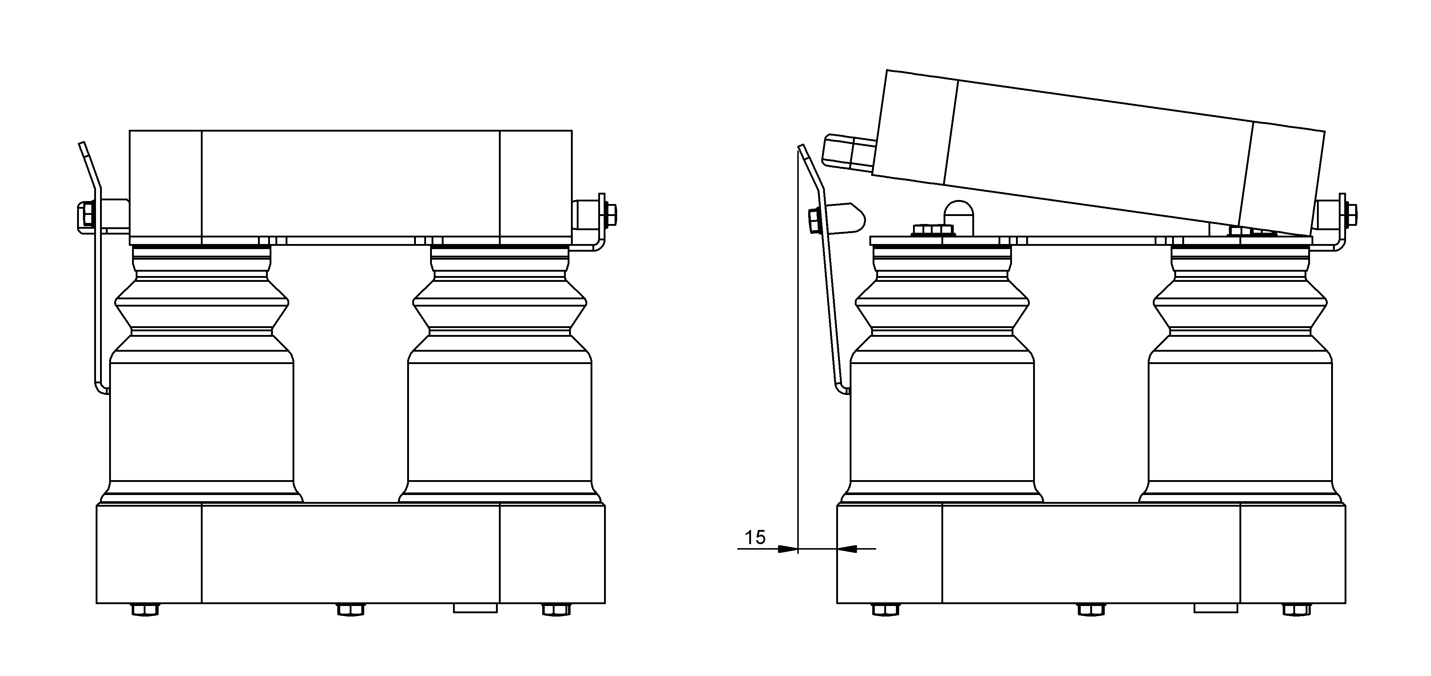

Es wird zusätzlicher Platz um den Asycube benötigt, um das Plattformmodul mit dem integrierten Werkzeug entfernen zu können:

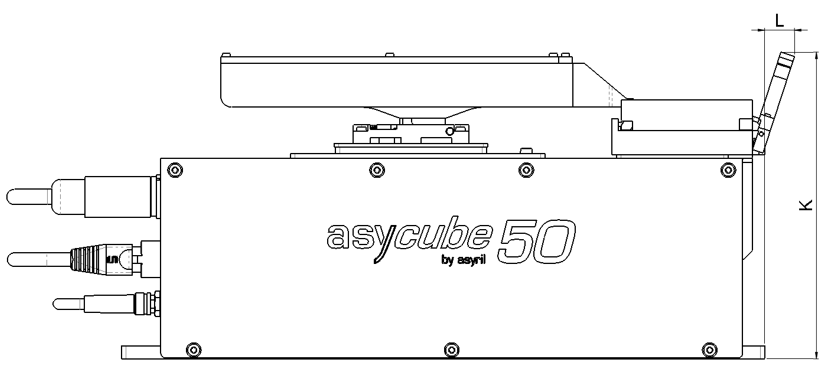

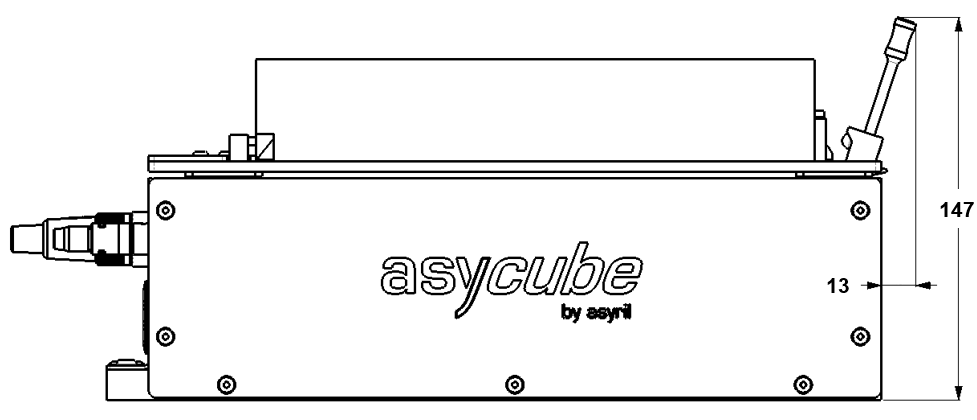

Abb. 9 Gesamtabmessungen mit „Hebel“

Charakteristiken		Asycube 50	Asycube 80
Lever footprint	K	140 mm	140 mm
	L	15 mm	12 mm

Bemerkung

Im Abschnitt Entfernen des Plattformmoduls finden Sie weitere Informationen darüber, wie man die Plattform entfernen kann.
